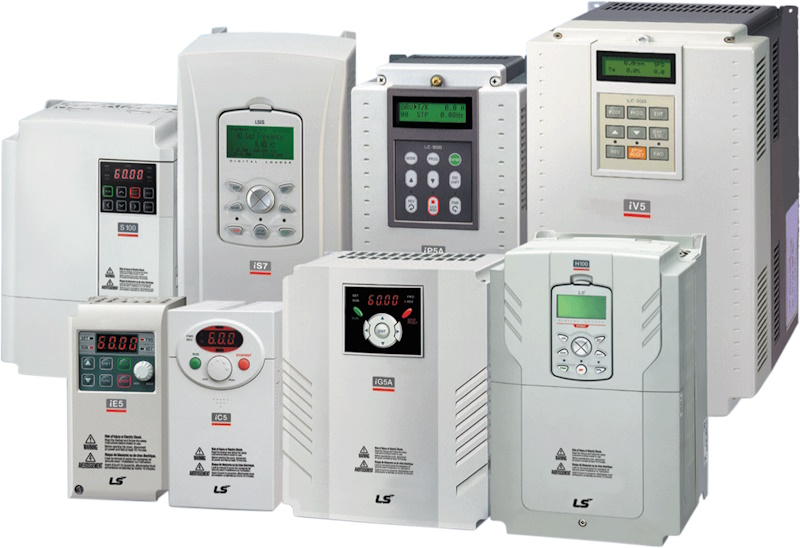

Многие начинающие специалисты полагают, что для успешной автоматизации достаточно простого соответствия паспортных мощностей оборудования. Однако практика показывает, что сухие цифры в спецификациях не учитывают физические процессы, возникающие при высокочастотной коммутации тока. Если оборудование начало самопроизвольно отключаться по ошибке или «глючить», то сначала нужно посмотреть на электромагнитную совместимость и систему охлаждения. Игнорирование этих факторов приводит к ускоренной деградации изоляции и преждевременному выходу техники из строя.
Эффект отраженной волны в кабеле
Когда преобразователь стоит далеко от двигателя, кабель начинает работать как линия передачи импульсов. Частотник формирует не плавную синусоиду, а серию быстрых импульсов напряжения. И вот тут появляется неожиданный эффект — отражённая волна. Импульс доходит до двигателя, отражается и возвращается обратно. В результате на клеммах мотора возникает удвоенное напряжение. Например, если используется частотный преобразователь 5 кВт и кабель длиной 100 метров, пики могут превышать номинал изоляции.
На риск влияет:
- длина кабеля более 20–30 метров
- высокая скорость нарастания импульса
- старый двигатель со слабой изоляцией
- напряжение сети 380–400 В
- мощные преобразователи, например 22 кВт и выше
Особенно уязвимы старые насосы и вентиляторы, где изоляция уже частично деградировала.
Когда необходим выходной дроссель
Выходной дроссель — это своего рода амортизатор для электрических импульсов. Он сглаживает фронты напряжения и снижает нагрузку на изоляцию. Для малых мощностей, таких как преобразователи частоты 1.1 кВт или 1.5 кВт, дроссель может не понадобиться при коротком кабеле. Но уже в диапазоне преобразователи 1.5 – 2.2 кВт ситуация меняется.
Сигналы к установке дросселя:
- кабель длиннее 30–50 метров
- двигатель работает круглосуточно
- старый мотор без инверторной изоляции
- частые пуски и остановки
- высокая температура окружающей среды
Даже преобразователь 3.0 кВт способен создавать опасные пики, если линия длинная. Дроссель снижает вероятность пробоя и продлевает ресурс двигателя на годы.
Вектор против скаляра при пуске
Тип управления напрямую влияет на то, как двигатель стартует. Особенно это важно для тяжёлых механизмов — компрессоров, дробилок, нагруженных конвейеров. Скалярное управление работает просто: подаёт напряжение пропорционально частоте. Это надёжный, но не самый «умный» метод. Векторное управление действует иначе:
- контролирует магнитное поле двигателя
- обеспечивает высокий пусковой момент
- снижает ток перегрузки
- даёт плавный разгон
- уменьшает нагрев обмоток
Например, если используется частотный преобразователь на 15 кВт для тяжёлого вентилятора, векторный режим позволит запустить его без ударных токов. Скаляр в такой ситуации может вызвать перегрев.
Запас по току для старых моторов
Старые двигатели редко соответствуют своим паспортным данным. Их изоляция ослаблена, подшипники изношены, а токи выше номинальных. Поэтому грамотный подход — выбирать частотные преобразователи 5.5–7.5 кВт для двигателя 5.5 кВт. Почему это важно:
- запас снижает нагрев силовых ключей
- преобразователь работает в щадящем режиме
- уменьшается риск аварийного отключения
- лучше переносит перегрузки
- увеличивается срок службы системы
Даже для крупных систем, где применяются преобразователи частоты 45 кВт или 55 кВт, запас по току остаётся критически важным.
Защита двигателя на длинных линиях
Когда расстояние большое, защита становится обязательным элементом, а не дополнительной опцией. На практике применяются:
- выходные дроссели
- моторные фильтры
- синус-фильтры
- экранированный кабель
- снижение частоты коммутации
Например, если используется преобразователь частоты 75 кВт или частотный преобразователь 220 кВт, фильтрация становится стандартной практикой. Это уже не вопрос оптимизации, а вопрос выживания двигателя.
Тайные угрозы для изоляции двигателя
Даже правильно подобранный частотник может незаметно разрушать двигатель через отражённые импульсы и перегрузки. Особенно рискуют старые моторы и системы с длинным кабелем. Выходной дроссель и запас по току работают как страховка, которая окупается многократно. Векторное управление дополнительно снижает стресс для обмоток. Главный секрет долгой службы — не экономить на защите и выбирать преобразователь с учётом реальных условий, а не только мощности.
